İnternetten Erişim Mimarisi¶

Doğrudan Erişim¶

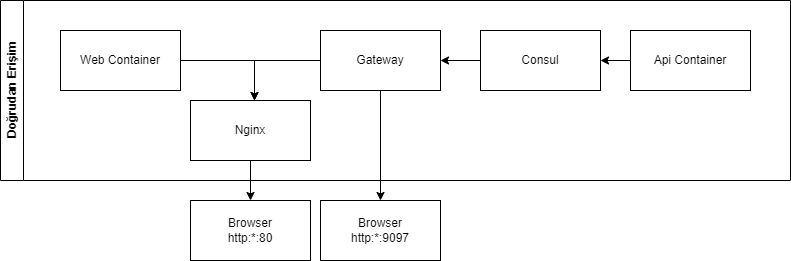

dogrudan_erisim

Consul Service Discovery default 8500 portundan yayın yapar apiler çalışmaya başlayınca register olur ve gateway consul meta üzerinde yazan path bilgisine göre yönlendirme yapar.
Nginx üzerinden web container ile birlikte gateway üzerinden sadece apilere swagger arayüzü üzerinden erişim sağlanabilir.

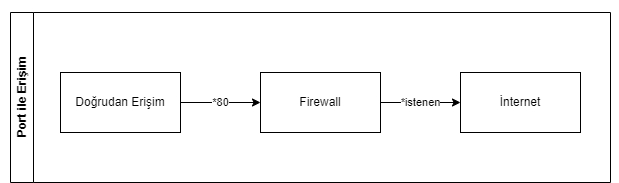

port_erisim

Web sitesi nginx containerını üzerinden erişim sağlar default sunucunun 80 portu üzerinden yayın yapar.
Kurulu olduğu ağ yapısına bağlı olarak sistem yöneticisi ilgili sunucunun ip ve 80 portunu hedef gösterir kaynak olarak kullanılan dış ip ve istenilen port bu bilgilere yönlendirildiğinde kullanılabilir.

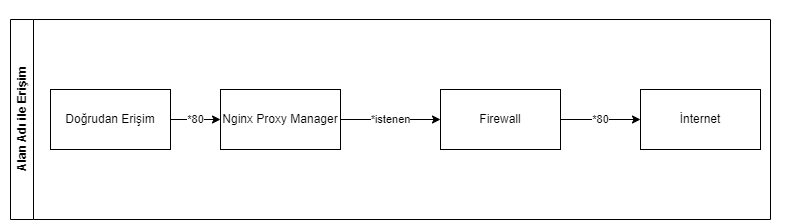

alan_adi_erisim

Nginx proxy manager doğrudan dışardan gelen alan adı bilgisi ile içerdeki sunucu port bilgilerini eşleştiren bir yapıdır.

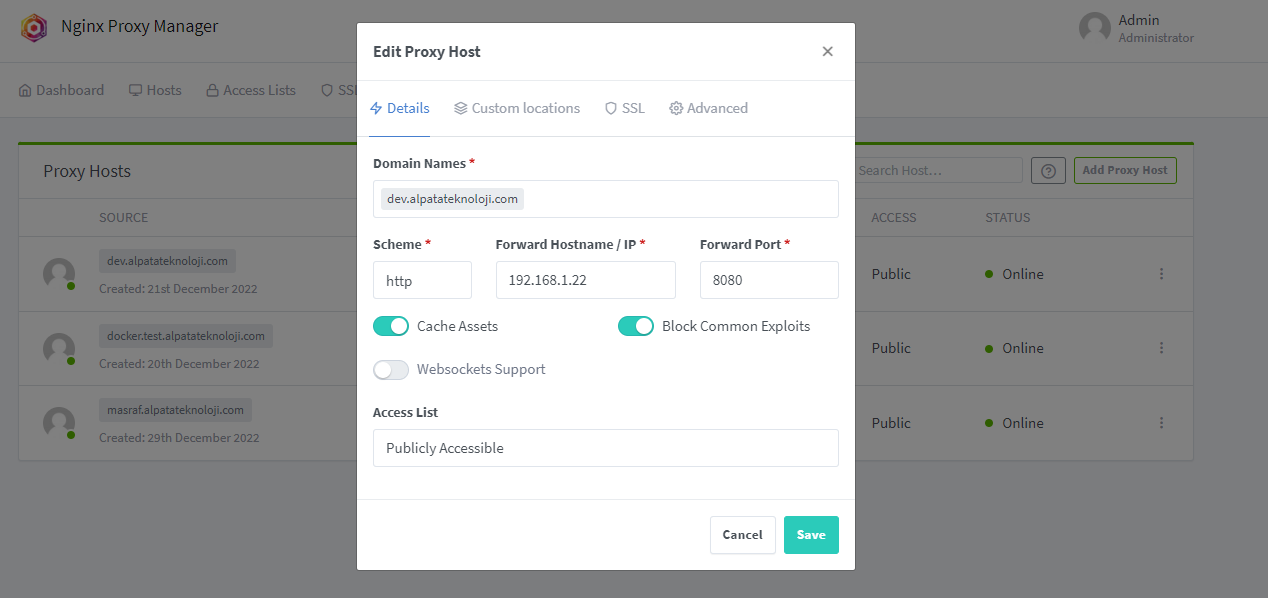

nginxproxymanager

Domain Names tescil edilen alan adı bilgisidir.
Forward HostName ve Forward Port uygulamanın çalıştığı ip ve port bilgisidir bu herhangi web yanını yapan uygulama olabilir.
Alan adı yönlendirmelerinde 80 portu default olarak set edilir yani alpata.com:80 olarak işlem yapılır browserlar bize 80 portunu göstermez yani kurallar tanımlanırken buna dikkat edilmelidir.
Turkticaret gibi domain yönetim hizmetleri üzerinden alan adının ilgili firewall dış ipsine yönlendirmiş A veya Cname kaydı girilmiş olmalıdır.
